ระบบการทำงาน
Working system

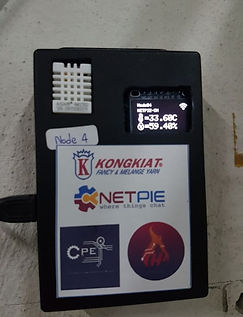

อุปกรณ์ตรวจสอบอุณหภูมิและความชื้น
Temperature and humidity monitoring devices
ESP 8266
สายไฟ 18 AVG
DHT22
แผ่น PCB จุดไข่ปลา
ภาพแสดงผลวงจร
การทำงานของระบบส่วนห้องปั่นด้ายตรวจจับอุณหภูมิและความชื้นสัมพันธ์
เริ่มต้นการสร้างข้อมูลเพื่ออ้างค่าสถานะที่กำหนดบน Firebase ให้เซ็นเซอร์รับค่าคือเซนเซอร์ Temperature Sensor – DHT22 ซึ่งเป็นเซนเซอร์ตรวจจับอุณหภูมิและความชื้นสัมพันธ์ นำค่าที่ได้รับมาแสดงผลขึ้น Netpie และเก็บข้อมูลใน Feed ของ Netpie และโชว์บน Dashboard
ภาพ 1 การแสดงผลค่าแบบ real time
เมื่อค่าอุณหภูมิเกินกว่าที่กำหนดจะดึงข้อมูล Data Log ของอุณหภูมิโดยใช้รหัสเวลาอ้างอิงมาเก็บในระบบและคำนวณหาค่าเฉลี่ยอุณหภูมิและความชื้น จำนวนเวลาที่เกินค่ากำหนดต่อวัน และเมื่อค่าเกินกำหนดจะแจ้งเตือนไปที่ Line ของผู้ประกอบการ
ภาพ 1.2 รูปแบบการเก็บข้อมูล
Data Log ของแต่ละ Node
บน Firebase
ภาพ 3.1 การแจ้งเตือนผ่าน App Line
เมื่อค่าอุณหภูมิเกินกว่าที่กำหนดจะดึงข้อมูล Data Log ของอุณหภูมิโดยใช้รหัสเวลาอ้างอิงมาเก็บในระบบและคำนวณหาค่าเฉลี่ยอุณหภูมิและความชื้น จำนวนเวลาที่เกินค่ากำหนดต่อวันแล้วก็สร้างข้อมูล(JSON)เพื่ออัพเดทขึ้นบน Netpie ต่อไป และเมื่อต้องการกำหนดค่าใหม่สามารถปรับเลื่อนค่าที่กำหนดได้จากฟังก์ชัน slider บน Dashboard ของ Netpie เพื่อทำการปรับค่า
